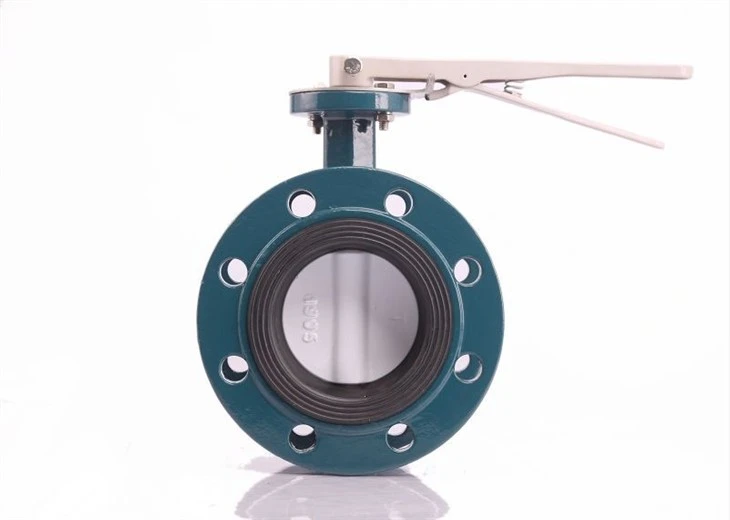

معرفی شیر پروانه ای دستی:
شیر پروانه ای دستی برای باز و بسته شدن سریع راحت است و دارای مزایای زیر است: صرفه جویی در کار، مقاومت کم سیال، عملکرد مکرر، ساختار ساده، اندازه کوچک، سبک، حمل و نقل گل، حداقل تجمع مایع در دهانه لوله. آب بندی خوب را می توان تحت فشار کم، عملکرد تنظیم خوب به دست آورد.
کاربرد:
مناسب برای نفت، مواد شیمیایی، غذا، دارو، کاغذ سازی، نیروگاه آبی، حمل و نقل، تامین آب و زهکشی، متالورژی، روغن، انرژی و سایر سیستم ها.
شرح:
ویژگی های محصول:
1. حالت درایو به درایو دسته و چرخ دنده کرم تقسیم می شود.
2. با توجه به ساختارها، از جمله: دریچه پروانه ای مهر و موم مرکزی، شیر پروانه ای غیرعادی تک، شیر پروانه ای دوگانه، شیر پروانه ای سه غیرعادی.
3. شکل مهر و موم به شیر پروانه ای مهر و موم نرم و شیر پروانه ای مهر و موم سخت تقسیم می شود.
4. فشار کاری به: شیر پروانه ای خلاء، شیر پروانه ای فشار کم، شیر پروانه ای فشار متوسط، شیر پروانه ای فشار بالا و شیر پروانه ای فشار بالا تقسیم می شود.
مشخصات:
اندازه سوپاپ: | 1"-120" |
کلاس فشار: | PN2.5-PN40(125LB-300LB)) |
مواد: | چدن داکتیل ASTM A536، فولاد کربنی A216 WCB، فولاد ضد زنگ A351 CF8/CF8M، آلیاژ مس B148-95400/95800 |
استانداردهای طراحی و ساخت: | JB/T8527.API 60,EN593,ISO 10631 |
استانداردهای چهره به چهره: | GB/T12221.API 60,ASME B16.10.EN558.ISO 5752 |
استانداردهای ابعاد فلنج: | GB/T9113، ASME B16.5، ASME 16.47، EN1092، ISO 7005 |
استانداردهای تست فشار: | GB/T13927، API 598، EN 12266-1، ISO 5208 |
استاندارد تست: | مهر و موم * 1.1 بار، پوسته * 1.5 بار |
گواهینامه های کیفیت/محصول: | CE،ACS،WRAS،TS... |
گزینه های اپراتور شیر | درایو دسته، چرخ کرم و کرم. |
انواع اتصالات فرآیندی | نوع ویفر، نوع فلنج، نوع گیره شیاردار، نوع جوش |
رسانه قابل اجرا | بخار، هوا، گاز، آمونیاک، CO2، نفت، آب، آب نمک، لیمو، آب دریا، اسید نیتریک، اسید هیدروکلریک، اسید سولفوریک، اسید فسفریک و غیره. |
