معرفی:

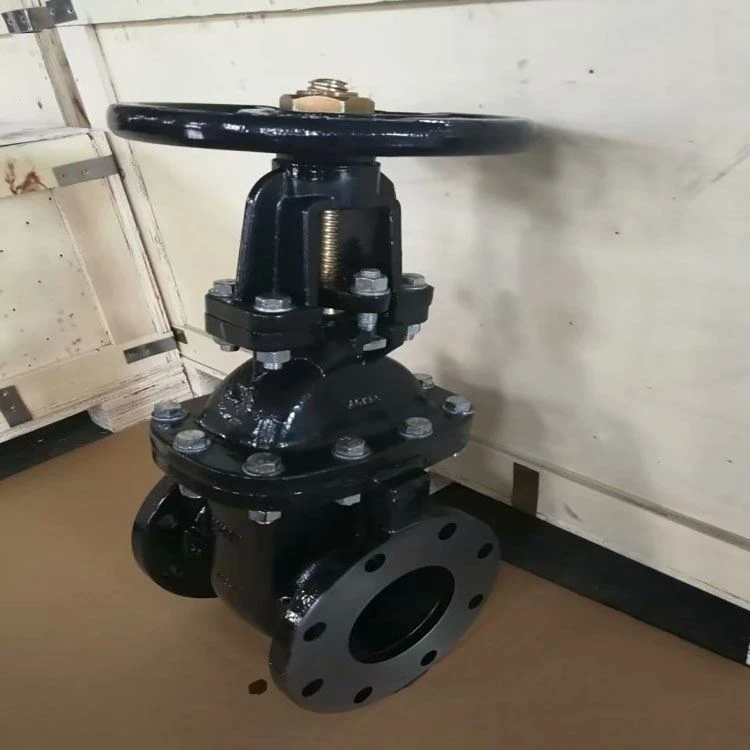

شیر دریچه ساقه بالابر که به عنوان شیر دروازه میله بالابر نیز شناخته می شود، در هنگام باز و بسته شدن میل و دروازه را با هم بالا و پایین می کند. شیر دروازه به دریچه ای گفته می شود که قسمت بسته کننده (دروازه) در جهت عمودی خط مرکزی مسیر حرکت می کند. شیر دروازه عمدتاً برای برش در خط لوله استفاده می شود. عمل انعطاف پذیر و قابل اعتماد، عملکرد آب بندی عالی. ضریب جریان ضریب مقاومت جریان کوچک، ساختار ساده، تعمیر و نگهداری آسان.
کاربرد:
به طور گسترده ای به عنوان دستگاه باز و بسته کننده برای اتصال یا قطع واسطه خط لوله روی خطوط لوله فرآورده های نفتی، آب و بخار در نیروگاه های پتروشیمی و حرارتی استفاده می شود.
شرح:
1. انتخاب مواد، مطابق با استانداردهای مربوطه در داخل و خارج از کشور، کیفیت کلی مواد
2. مطابق با الزامات استانداردهای پیشرفته در داخل و خارج از کشور، عملکرد آب بندی عالی و ظاهر زیبا
3. جفت آب بندی پیشرفته و معقول، سطح آب بندی دروازه و صندلی سوپاپ از سطح کاربید مبتنی بر کبالت Stellite با سختی های مختلف، آب بندی قابل اعتماد و سختی بالا ساخته شده است.
4. ساقه دریچه پس از معتدل کردن و درمان نیتریدینگ سطح، دارای مقاومت در برابر خوردگی، مقاومت در برابر سایش و مقاومت در برابر سایش است.
5. ساختار دروازه الاستیک نوع گوه، یاتاقان فشاری مجموعه ای با قطر بزرگ، نیروی اصطکاک کوچک و مجهز به چرخ دستی ضربه ای، باز و بسته شدن آسان
مشخصات:
|
اندازه سوپاپ: |
1/2"-64" |
|
کلاس فشار: |
150LB-2500LB (10bar-250bar) |
|
مواد: |
چدن داکتیل ASTM A536، فولاد کربنی A216 WCB، فولاد ضد زنگ A351 CF8/CF8M، آلیاژ مس B148-95400/95800 |
|
استانداردهای طراحی و ساخت: |
API600, ANSI B16.34.E101, BS1873, GB/T 12234-2007 |
|
استانداردهای چهره به چهره: |
ANSI B16.10 E101، GB/T 12221-2005 |
|
استانداردهای ابعاد فلنج: |
ANSI B16.50، ANSI B16.25، JB/T79 |
|
استانداردهای تست پیش از اطمینان: |
API 598، JB/T9092، GB/T13927 |
|
گواهینامه های کیفیت/محصول: |
CE، ACS، WRAS، TS ... |
|
گزینه های اپراتور شیر |
چرخ دستی، دنده مخروطی، برقی، پنوماتیک، هیدرولیک |
|
انواع اتصالات فرآیندی |
فلنج، جوش، نوع شیار. |
|
رسانه قابل اجرا |
آب، بخار، گاز طبیعی، اکسیژن، نفت، نفت، اسید نیتریک، اسید استیک، اوره و غیره |
