اطلاعات پایه.
مدل شماره :شیر پروانه ای فلنج دار دوگانه
فشار کاری: فشار کم (Pn<1.6mpa)
دمای کاری: دمای معمولی ({0}} درجه
مواد سطح مهر و موم: فلزی سخت مهر و موم شده
بدنه شیر: ریخته گری
استاندارد: API609,Mss Sp-67,DIN3202,BS En558-1
کاربرد: مصارف صنعتی، مصارف صنعتی آب
دیسک: Di/CF8/CF8m
ساقه: Ss420/F51
بسته حمل و نقل: جعبه تخته سه لا
مشخصات: DN100-DN3000/2"-36"
مبدا: چین
کد HS: 84818040

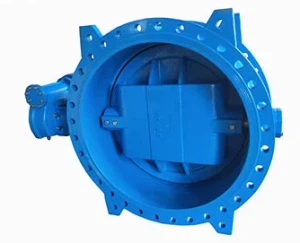

شیر پروانه ای دو فلنجی Soft Seal نوعی شیر صنعتی است که برای تنظیم، کنترل و جداسازی جریان سیالات در خطوط لوله استفاده می شود. به این دلیل که محور چرخش دیسک در خارج از خط مرکزی بدنه سوپاپ قرار دارد، به آن "غیر از مرکز دوگانه" می گویند و مزایایی مانند کاهش اصطکاک و سایش در حین کار را فراهم می کند.
در اینجا برخی از ویژگی ها و ویژگی های کلیدی یک شیر پروانه ای دو فلنجی Soft Seal می باشد:
اتصال فلنج: شیر با انتهای فلنجی طراحی شده است که به آن اجازه می دهد مستقیماً به خط لوله یا تجهیزات با استفاده از اتصالات فلنج پیچ شود. اتصالات فلنج دار اتصال محکم و مطمئنی را ایجاد می کنند و در صورت نصب صحیح، مهر و موم بدون نشتی را تضمین می کنند.
طراحی عجیب و غریب دوگانه: اصطلاح "غیرعادی دوگانه" به موقعیت افست شفت و خط مرکزی دیسک اشاره دارد. همانطور که دریچه باز می شود، چرخش خارج از مرکز دیسک به آن اجازه می دهد تا به سرعت از صندلی سوپاپ بلند شود و اصطکاک و سایش بین سطح آب بندی و صندلی نرم را کاهش دهد. این طراحی همچنین گشتاور عملیاتی مورد نیاز برای باز کردن یا بستن شیر را به حداقل میرساند و کارکرد آن را آسانتر میکند.
مهر و موم نرم: شیر پروانه ای مجهز به یک عنصر آب بندی نرم است که هنگام بسته شدن دریچه خاموشی محکم را تضمین می کند. مهر و موم نرم معمولاً از موادی مانند لاستیک (مانند EPDM، نیتریل و غیره) یا سایر الاستومرها ساخته می شود. مهر و موم های نرم یک بسته موثر و محکم حباب ایجاد می کنند و از هرگونه نشتی هنگامی که شیر در موقعیت بسته است جلوگیری می کند.
دیسک پروانه: دیسک شیر که به آن «پروانه» نیز میگویند، صفحهای دایرهای است که روی شفت سوپاپ نصب میشود و برای کنترل جریان سیال میچرخد. هنگامی که دریچه کاملاً باز است، دیسک عمود بر جهت جریان چرخانده می شود و به سیال اجازه می دهد آزادانه جریان یابد. هنگامی که دریچه بسته می شود، دیسک به موازات جهت جریان چرخانده می شود و جریان را مسدود می کند و یک مهر و موم محکم ایجاد می کند.

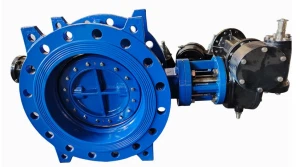

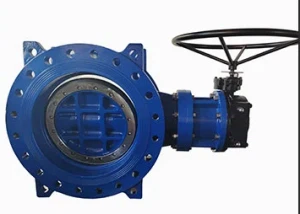

گزینه های فعال سازی: دریچه های پروانه ای Soft Seal دو فلنجی می توانند به صورت دستی با استفاده از اهرم دستی یا اپراتور دنده برای اندازه های کوچکتر کار کنند. برای اندازههای بزرگتر یا زمانی که عملیات از راه دور مورد نیاز است، میتوان آنها را با استفاده از محرکهای الکتریکی، پنوماتیک یا هیدرولیک خودکار کرد. اتوماسیون امکان کنترل دقیق و ادغام در سیستم های کنترل فرآیند را فراهم می کند.
برنامه های کاربردی: این نوع شیرهای پروانه ای معمولا در صنایع مختلفی از جمله سیستم های توزیع آب، تصفیه خانه های فاضلاب، سیستم های HVAC، فرآوری شیمیایی، نیروگاه ها و سایر کاربردهای صنعتی استفاده می شوند. ویژگی آب بندی نرم آنها آنها را برای کاربردهایی که نیاز به بسته شدن محکم و آب بندی محکم حباب دارند مناسب می کند.
هنگام انتخاب یک شیر پروانه ای فلنجی دوگانه فلنجی برای یک کاربرد خاص، مهم است که عواملی مانند فشار کاری، دما، سرعت جریان و سازگاری مواد آب بندی نرم با سیال مورد استفاده را در نظر بگیرید. مشاوره با کارشناسان یا مهندسان شیر می تواند به اطمینان از انتخاب شیر مناسب برای نیازهای خاص سیستم کمک کند.
