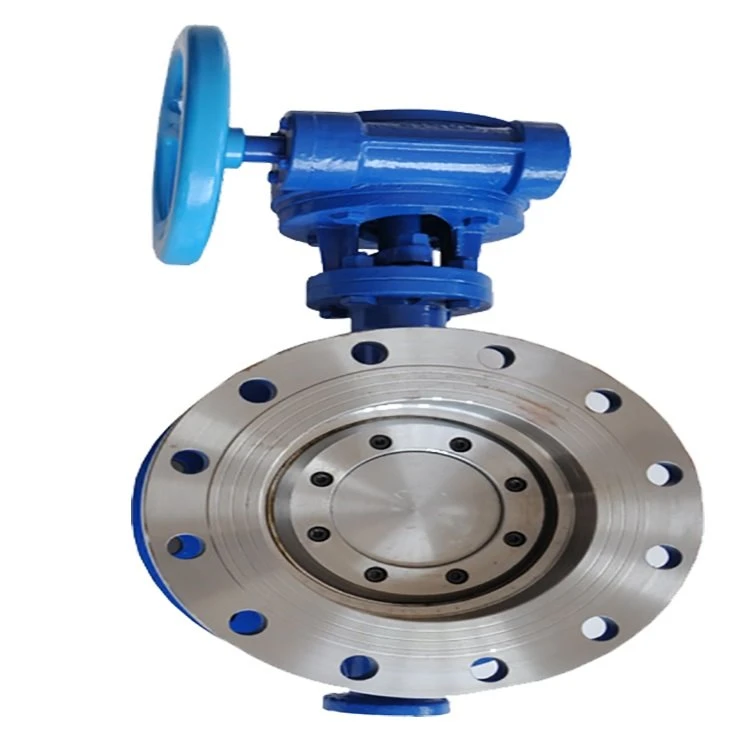

معرفی:
صفحه پروانه ای شیر پروانه ای هارد مهر و موم فلزی در جهت قطر خط لوله در کانال استوانه ای بدنه شیر پروانه ای، دیسک دیسکی حول محور چرخش، زاویه چرخش بین 0 تا 90، زمانی که 90 است، شیر نصب می شود. کاملا باز
کاربرد:
شیر پروانه ای مهر و موم سخت فلزی به عنوان بخشی برای تحقق سیستم خط لوله روشن و خاموش و کنترل جریان، به طور گسترده در نفت، مواد شیمیایی، متالورژی، نیروگاه های آبی و بسیاری از زمینه های دیگر استفاده شده است.
شرح:
1. دریچه پروانه ای مهر و موم سخت فلزی سه ساختار آب بندی غیرعادی، صندلی و صفحه پروانه تقریباً بدون سایش را اتخاذ می کند، با بسته شدن بیشتر عملکرد آب بندی محکم تر.
2. حلقه آب بندی از فولاد ضد زنگ ساخته شده است که دارای مزایای دوگانه مهر و موم سخت فلزی و مهر و موم الاستیک است. مهم نیست در دمای پایین یا دمای بالا، عملکرد آب بندی عالی، مقاومت در برابر خوردگی و عمر طولانی دارد.
3. سطح آب بندی صفحه پروانه ای کاربید کبالت جوشکاری سطحی، مقاومت در برابر سایش سطح آب بندی، عمر طولانی را تصویب می کند.
4. صفحه پروانه ساختار خرپا، استحکام بالا، منطقه جریان بزرگ، مقاومت جریان کوچک را تصویب می کند.
5. شیر دارای آب بندی یک طرفه و مهر و موم دو طرفه دو طرفه است. عملکرد آب بندی دو طرفه، نصب توسط جریان رسانه محدود نمی شود، همچنین تحت تأثیر موقعیت فضا قرار نمی گیرد، می تواند در هر جهت نصب شود.
 |  |
 |  |
مشخصات:
اندازه سوپاپ: | 2"-144" |
کلاس فشار: | 150LB-600LB (PN10-100) |
مواد: | WCB، LCB، WC6، WC9، CF8، CF3، CF8M، CF3M |
استانداردهای طراحی و ساخت: | API 609، JB/T 8527، EN 593، ISO 10631 |
استانداردهای چهره به چهره: | API 609، ASME B16.10، EN 558، ISO 5752، GB/T12221 |
استانداردهای ابعاد فلنج: | ASME B16.5، ASME B16.47، EN 1092، ISO 7005، GB/T9113 |
استانداردهای تست پیش مطمئن: | ISO5208 |
گواهینامه های کیفیت/محصول: | CE، ACS، WRAS، TS ... |

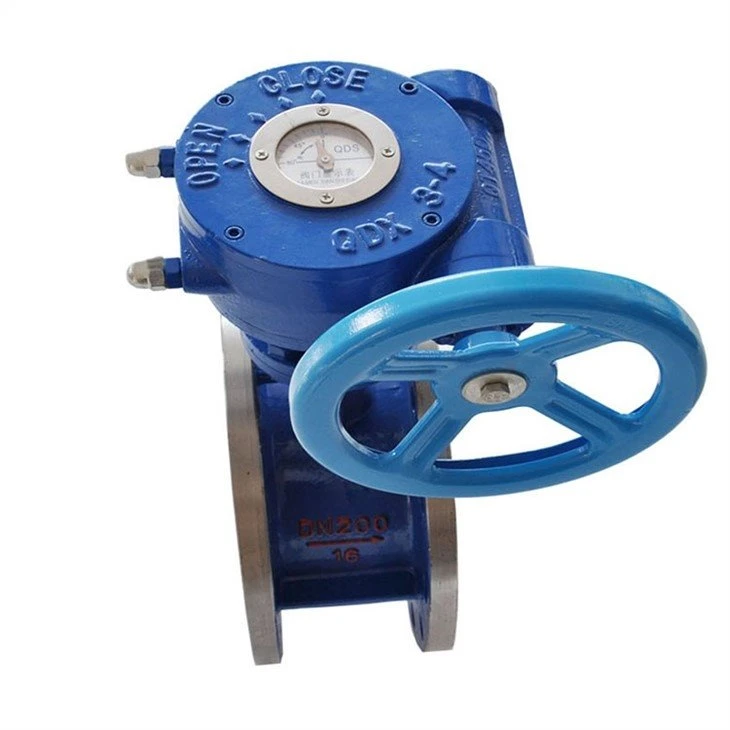

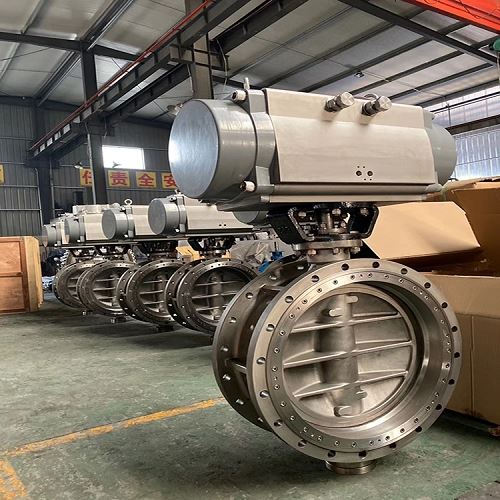

گزینه های اپراتور شیر | چرخ دنده و کرم، برقی، پنوماتیک، هیدرولیک |
انواع اتصالات فرآیندی | ویفر / لوگ / فلنج / نوع جوش داده شده |
رسانه قابل اجرا | آب شیرین، آب دریا، فاضلاب، هوا، بخار، داروها، روغن و انواع روغن، اسید، قلیایی، کمربند نمکی مواد خورنده ضعیف |
کارگاه بسته بندی
کاربرد

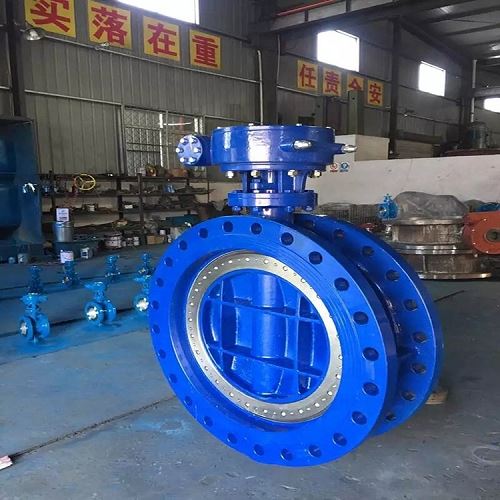

کارخانه
