معرفی:

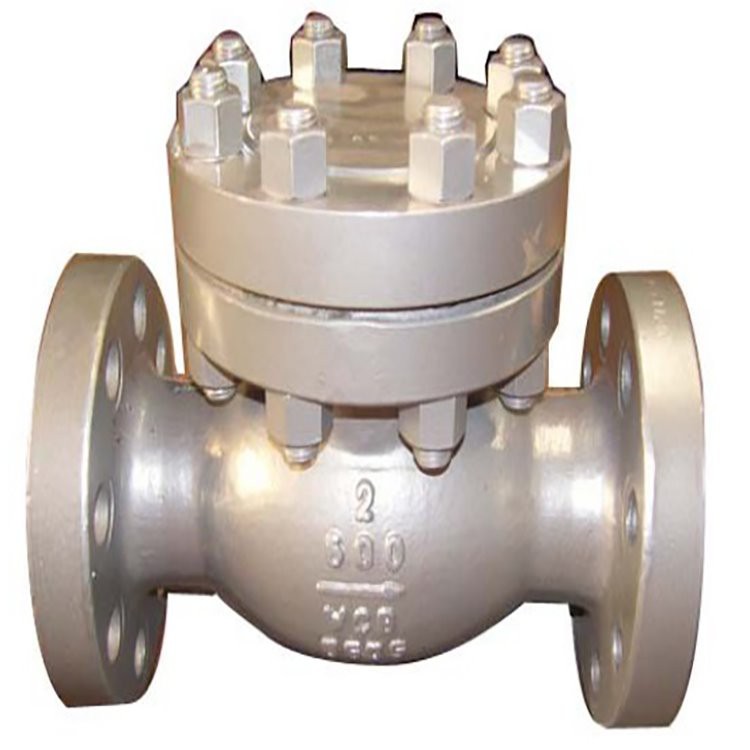

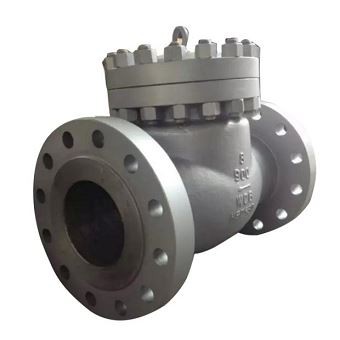

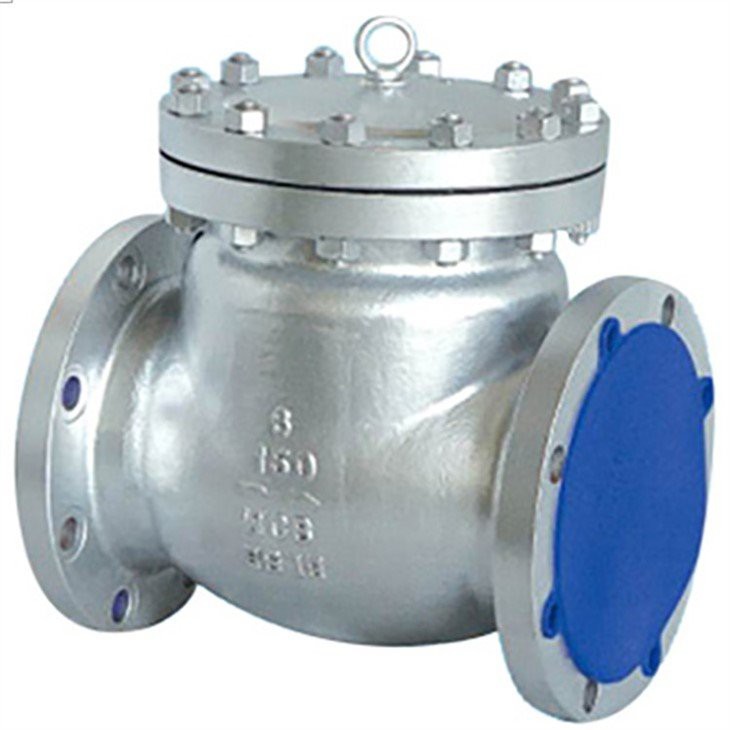

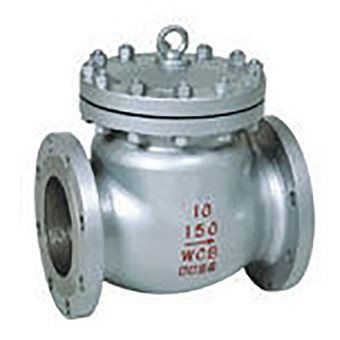

طراحی و ساخت سوپاپ بررسی نوسان فولادی API مطابق با ANSIB16.34، مؤسسه نفت آمریکا استاندارد API 16d الزامات نوع نوسان دیسک شیر چک، کانال جریان مستقیم، خط لوله افقی خط لوله عمودی را می توان نصب کرد. شفت پین چکش چرخشی برای کاهش نشتی خارجی تعبیه شده است
کاربرد:
سوپاپ نوسان فولادی API مناسب برای متوسط: آب، روغن، بخار، محیط اسیدی و غیره است. محصولات به طور گسترده در صنایع نفت، شیمیایی، دارویی، برق و سایر شرایط کاری خط لوله استفاده می شود.
شرح:
این محصول مطابق با استاندارد ملی آمریکا ANSIB16.34 طراحی و تولید شده است، استاندارد مؤسسه نفت آمریکا APl6D نیاز دارد که دیسک از نوع نوسانی باشد، کانال جریان مستقیم-از طریق نوع، خط لوله افقی خط لوله عمودی قابل نصب باشد. شفت پین راکر با ساختار داخلی، کاهش عیوب نشتی خارجی بدنه شیر، پوشش سوپاپ پیچ شده است، تحت فشار بالا (PN) 10MPa) فلنج فشار داخلی را اتخاذ می کند-ساختار خود آب بندی، که باعث می شود محصول از نظر اندازه کوچک، وزن سبک و در آب بندی قابل اعتماد باشد.
مشخصات:
|
اندازه سوپاپ: |
1.5"-24" |
|
کلاس فشار: |
16bar-250bar |
|
مواد: |
فولاد کربن A216 WCB، فولاد ضد زنگ A351 CF8/CF8M |
|
استانداردهای طراحی و ساخت: |
ASME B16.34، API 602، API 6D |
|
استانداردهای چهره به چهره: |
API 6D، ANSI B16.10 |
|
استانداردهای ابعاد فلنج: |
ASME B16.5، ASME B16.47 |
|
استانداردهای تست پیش از اطمینان: |
API598، API6D |
|
گواهینامه های کیفیت/محصول: |
CE، ACS، WRAS، TS ... |
|
انواع اتصالات فرآیندی |
فلنج دار، جوش داده شده |
|
رسانه قابل اجرا |
آب شیرین، فاضلاب، آب دریا، هوا، بخار، غذا، دارو، روغن، اسید، قلیا و غیره |
کارگاه بسته بندی
کاربرد

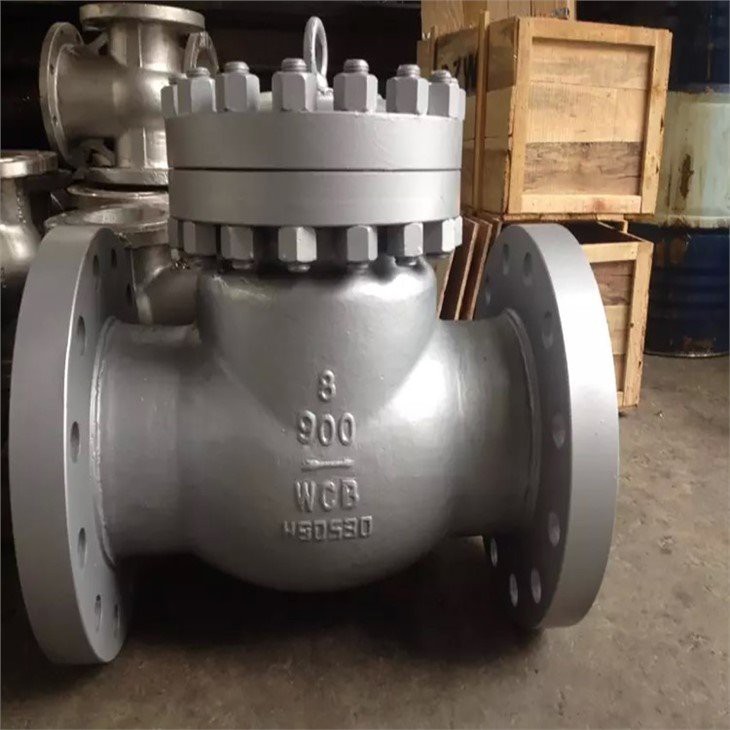

کارخانه
